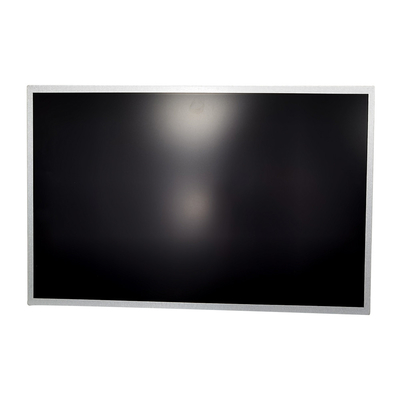

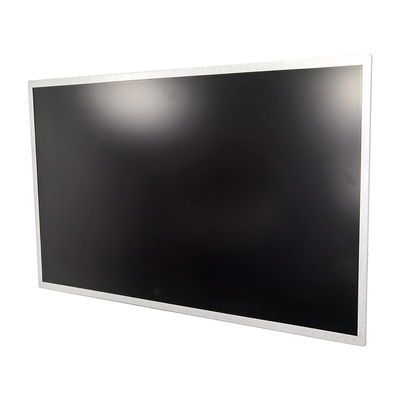

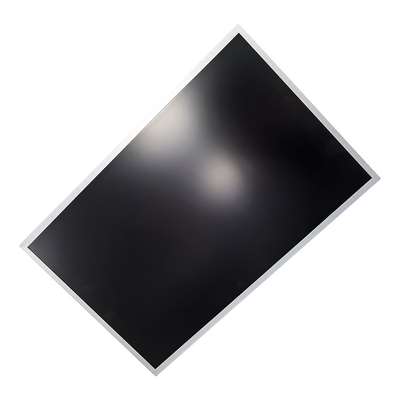

18.5 Inci 30 pin Normal LED LVDS WXGA 1366*768 IPS LCD Panel Layar
GAMBARAN
CJV185BJ1-LE1 adalah modul Layar Kristal Cair TFT 18,5” dengan unit Lampu Latar WLED dan 30 pin 1ch-LVDS
antarmuka.Modul ini mendukung format HDTV 1366 x 768 dan dapat menampilkan hingga 16,7 juta (8 bit) warna.Itu
modul konverter untuk Lampu Latar tidak terpasang.
FITUR
?Kecerahan tinggi (250 nits)
?Rasio kontras tinggi (3000? 1)
?Waktu respons cepat (Abu-abu hingga abu-abu rata-rata 9,0 mdtk)
?Saturasi warna tinggi (NTSC 72%)
?Resolusi HDTV (1366 x 768 piksel), format HDTV sejati
?Mode khusus DE (Aktifkan Data)
?Antarmuka LVDS (Pensinyalan Diferensial Tegangan Rendah)
?Waktu respons yang dioptimalkan untuk kecepatan bingkai 60 Hz
?Sudut Pandang Ultra Lebar: Teknologi Super MVA
?kepatuhan RoHS.
SPESIFIKASI UMUM
|
Barang
|
Spesifikasi
|
Satuan
|
|
Area Aktif
|
409,8(H)x 230,4(V)
|
mm
|
|
Area Pembukaan Bezel
|
413.4 (T)x 234.0(V)
|
mm
|
|
Elemen Pengemudi
|
matriks aktif TFT a-si
|
|
|
Nomor Piksel
|
1366x RGBx 768
|
piksel
|
|
Pitch Piksel (Sub Piksel)
|
0,1 (H)x 0,3(V)
|
mm
|
|
Pengaturan Piksel
|
Garis vertikal RGB
|
|
|
Konsumsi daya
|
14.89W(Maks.)[Sel 4.89W(Maks.)+ BLU 10.00W(ax.)
|
Watt
|
|
Warna Tampilan
|
16.7M
|
warna
|
|
Tampilan Mode Operasi
|
Mode Transmisi/Biasanya Hitam
|
|
|
Pengobatan permukaan
|
Lapisan Anti-Silau (Haze 1.0%), Lapisan keras (3H)
|
|
SPESIFIKASI MEKANIK
| Barang |
min. |
Ketik |
Maks. |
Satuan |
| Ukuran Modul |
Horisontal (H) |
429,87 |
430.37 |
430,87 |
mm |
| Vertikal (V) |
254.1 |
254.6 |
255.1 |
mm |
| Kedalaman (D) |
9.5 |
10.5 |
11.5 |
mm |
| Berat |
1170 |
1230 |
1290 |
G |
PERINGKAT LINGKUNGAN MUTLAK
| Barang |
Simbol |
Nilai |
Satuan |
| min. |
Maks. |
| Suhu Penyimpanan |
TST |
-20 |
60 |
C |
| Suhu Ambient: |
ATAS |
0 |
50 |
komputer |
| Guncangan (Tidak Beroperasi) |
SNOP |
|
50 |
G |
| Getaran (Tidak Beroperasi) |
VNOP |
|
1 |
G |
Catatan (1) Kisaran suhu dan kelembaban relatif ditunjukkan pada gambar di bawah ini.
(a) 90% RH Maks.(Ta ? 40 C).
(b) Suhu bola basah harus 39 C Maks.(Ta > 40 C).
(c) Tidak ada kondensasi.
Catatan (2) Suhu operasi maksimum didasarkan pada kondisi pengujian bahwa suhu permukaan
area tampilan kurang dari atau sama dengan 65 C dengan modul LCD saja dalam ruang yang dikontrol suhu.
Manajemen termal harus dipertimbangkan dalam desain produk akhir untuk mencegah suhu permukaan
area tampilan dari lebih dari 65 C.Kisaran suhu pengoperasian dapat menurun jika:
manajemen termal yang tidak tepat dalam desain produk akhir.
Catatan (3) 11 ms, setengah gelombang sinus, 1 kali untuk ± X, ± Y, ± Z.
Catatan (4) 10 ~ 200 Hz, 30 menit, 1 kali setiap X, Y, Z.
Catatan (5) Pada pengujian Getaran dan Guncangan, perlengkapan dalam menahan modul harus cukup keras dan kaku sehingga
modul tidak akan terpuntir atau tertekuk oleh perlengkapan.
Pengaturan Pengukuran:
Modul LCD harus distabilkan pada suhu tertentu selama 1 jam untuk menghindari tiba-tiba
perubahan suhu selama pengukuran.Untuk menstabilkan pencahayaan, pengukuran
harus dilakukan setelah menyalakan lampu latar selama 1 jam di ruangan tanpa angin.
