Detail produk:
|
Ukuran layar: | 21.5" | Sudut pandang: | 89/89/89/89 (Ketik.)(CR≥10) |
---|---|---|---|
Tingkat penyegaran: | 60Hz | Sistem sinyal: | LVDS (2 ch, 8-bit), terminal, 30 pin |
Tegangan Masukan Nominal: | Tegangan Masukan Nominal | Jenis lampu latar: | 15S4P WLED, 30K jam |
Cahaya Tinggi: | Panel LCD TFT 250 Nit,Panel LCD TFT 21,5 Inch |
Gambaran umum

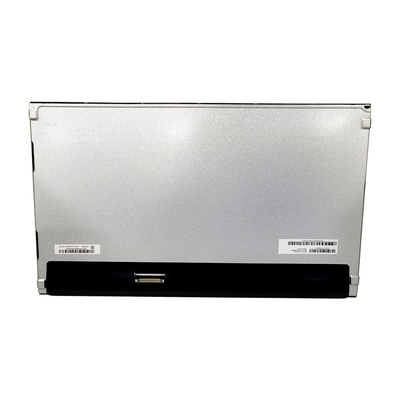

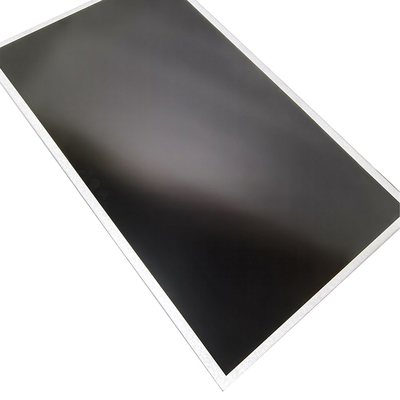

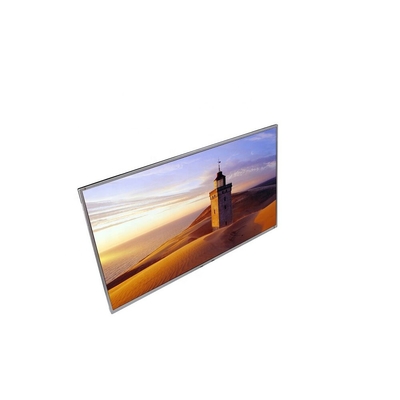

Spesifikasi ini berlaku untuk Modul TFT-LCD Warna a-Si 21,5 inci T215HVN01.1.
Layar mendukung format layar Full HD - 1920(H) x 1080(V) dan 16,7 juta warna (8 bit RGB
masukan data).Antarmuka input adalah LVDS saluran ganda dan modul ini tidak mengandung driver
papan untuk lampu latar.
SPESIFIKASI
BARANG | Satuan | SPESIFIKASI |
Layar Diagonal | [mm] | 546,86 (21,53") |
Area Aktif | [mm] | 476,64 (T) x 268,11 (V) |
Piksel H x V | 1920(x3)x 1080 | |
Pitch Piksel | [um] | 248.25 (per satu triad) x248.25 |
Pengaturan Piksel | RGBStrip Vertikal | |
Mode tampilan | Mode VA, Biasanya Hitam | |
Luminance Putih ( Tengah ) | [cd/m2] | 250 (Ketik.) |
Rasio Kontras | 3000 Ketik.) | |
Waktu merespon | [mdtk] | 18ms (Ketik., hidup/mati) |
Konsumsi daya (Modul LCD + unit Lampu Latar) |
[Watt] |
15.2 Tip.)Modul LCD PDD(Tips.)=3.1@ semua pola putih, unit Lampu Latar Fv-60Hz: PBLU(Ketik.)=12.1@Ada=65mA |
Berat | [Gram] | 1670 |
Dimensi Garis Besar | [mm] | 495.6(H)x 292.2(V)x10.6(D)Ketik. |
Antarmuka Listrik | LVDS saluran ganda, input data RGB 8 bit | |
Warna Dukungan | 16.7 juta warna | |
Pengobatan permukaan | Anti-Silau, 3H | |
Kisaran suhu Pengoperasian Penyimpanan (Pengiriman) |
[o C] [o C] |
0 hingga +50 -20 hingga +60 |
Kepatuhan RoHS | Kepatuhan RoHS | |
Kepatuhan TCO | Kepatuhan TCO 6.0 |
Kerusakan permanen dapat terjadi jika melebihi peringkat maksimum berikut:
Keterangan | min. | Maks. | Satuan | Komentar |
suhu operasi | 0 | 50 | komputer] | Catatan 2-1 |
Suhu permukaan kaca (operasi) | 0 | 65 | reo | Catatan 2-1Fungsi hanya dinilai |
perasi Kelembaban | 5 | 90 | [%RH] | Catatan 2-1 |
Suhu Penyimpanan | -20 | 60 | komputer] | |
Penyimpanan Kelembaban | 5 | 90 | T%RH] |
Kondisi Pengoperasian yang Direkomendasikan
Simbol | Keterangan | min | Jenis | Maks | Satuan | Komentar |
VDD | Tegangan input catu daya | 4,5 | 5 | 5.5 | [Volt] | |
SLI | Arus Input catu daya (RMs) | 0.62 | 0,74 | [SEBUAH] | VDD=5,0V, Pola Hitam, Fv=6OHz | |
0,7 | 0,84 | [SEBUAH] | VDD=5,0V, Pola Hitam, Fv=75Hz | |||
PDD | Konsumsi Daya VDD | 3.1 | 3.7 | [Watt] | VDD=5,0V, Pola Hitam, Fv=60Hz | |
3.5 | 4.2 | Watt] | VDD=5,0V, Pola Hitam, Fv=75Hz | |||
IRus | Arus Masuk | 3 | [SEBUAH] | Catatan 3-1 | ||
VDDrp | Tegangan Riak VDD yang Diizinkan | 500 | [mV] | VDD= 5.0V, Pola Hitam, Fv=75Hz |
Berikut ini adalah diagram blok Modul TFT-LCD Warna 21,5 inci.
