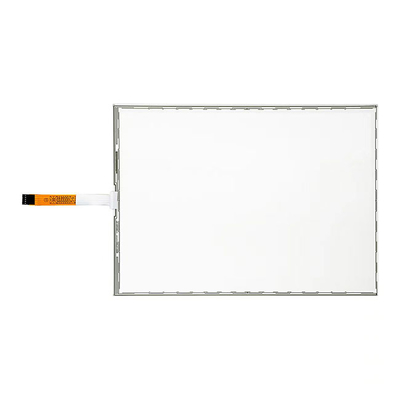

Layar Sentuh Resistif 4 Kawat, Panel Layar Sentuh 19 Inch Untuk Monitor POS

Layar sentuh resistif 4 kawat 19 inci lcd layar sentuh resistif untuk POS Monitor

Bagaimana cara kerja layar sentuh resistif?
Secara sederhana, Layar Sentuh Resistif adalah layar komputer yang peka terhadap sentuhan yang merespons dengan menerapkan tekanan. Saat permukaan layar sentuh disentuh, kedua lembar ini ditekan bersama.Setiap lembar memiliki garis horizontal dan vertikal yang menunjukkan lokasi sentuhan yang tepat.

Proses penginderaan adalah seperti di bawah ini.

Proses penginderaan Tegangan dikenakan antara elektroda X1 dan X2 pada lembaran atas.Kemudian pada lembaran atas akan terbentuk distribusi ekuipotensial yang sejajar dengan X1 dan X2.

Dengan asumsi elektroda X1 adalah 0V (Ground), maka berikan 5V ke elektroda X2.Jika titik pusat antara elektroda kanan dan kiri disentuh, 2.5V akan diukur dengan lembaran bawah.Jika titik 1/5 dari X1 (4/5 dari X2) disentuh, 1V akan diukur dengan lembaran bawah.Titik koordinat X dideteksi dengan cara ini.

Setelah mendeteksi titik koordinat dalam arah X, Tegangan dikenakan antara elektroda Y1 dan Y2 pada lembaran bawah.Titik antara Y1 dan Y2 (koordinat Y) akan diukur dengan lembar atas, sama seperti koordinat X pada langkah 1-2.

Saat rangkaian langkah 1, 3 diulang, titik koordinat X dan Y dari lokasi yang disentuh terus terdeteksi.

Apakah ada perbedaan struktural antara teknologi 4-kawat dan 5-kawat?

Sama seperti teknologi resistif 4-kawat analog, sensor resistif 5-kawat analog terdiri dari lembaran atas dan bawah yang saling berhadapan dengan celah di antaranya.Tidak seperti teknologi resistif 4-kawat analog, elektroda ditempatkan pada empat sudut lembaran bawah dalam teknologi analog 5-kawat.Proses penginderaan adalah seperti di bawah ini:

Fitur utama

• Akurasi tinggi
• Sensitif terhadap tekanan
• Dapat merespons perangkat input apa pun
• Waktu respons yang singkat
• Ukuran ringkas untuk integrasi yang mudah
• Kustomisasi tersedia

Spesifikasi Produk

Gambar Produk

Gambar teknik
